1.本系列起重機有5噸、10噸、16/3.2噸、20/5噸及32/5噸等5種標準起重量：18米、22米、26米、30米及35米等5種標準跨度。其中，32/5噸只列出了30米和35米兩種跨度的有關數據。

2.本系列起重機有滑線供電和電纜供電兩種基本供電方式，圖表中的數據以滑線供電為準。

3.起重量為32/5噸時，大車運行采用臺車結構（共8個大車輪）圖中未示。

4.起重量小于或等于20/5噸時，小車采取垂直反滾輪形式；起重量為32/5噸時，小車采用水平反滾輪。本圖為垂直反滾輪。

5.起重量為32/5噸時，電控設備集中安裝在一個電氣房內。電氣房以支腿為中心與司機室對置，圖中未示。

6.本產品起升高度分為起重機軌面以上及以下兩部分，請用戶務必注意。

7.圖表中未標中的數據，歡迎垂詢。

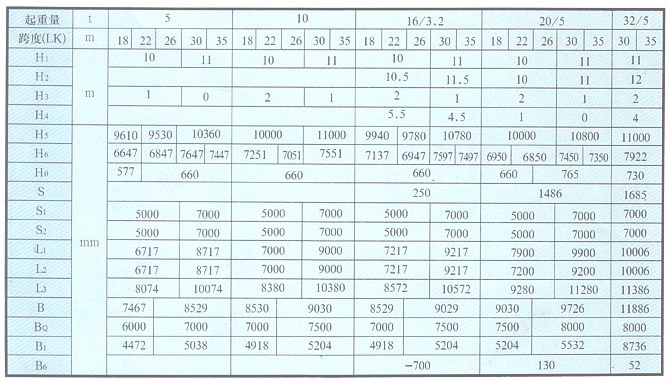

5-32/5噸單主梁門式吊鉤起重機主要尺寸：
